Saut de loup 60°
La passerelle de franchissement (ou saut de loup) permet de franchir les différents obstacles présents sur les toitures techniques, tels que les tuyauteries, murs coupe-feu ou tout autre édicule.
Grâce à son inclinaison de 60°, ce modèle a un encombrement réduit tout en gardant un confort d’utilisation optimal.
Avantage de la gamme
Simple à installer : Livraison en kit prémonté
Modulaire : 2 hauteurs différentes sur les plans de montée
Déclinaisons :
• Plancher de longueur 800 à 3 000 mm
• Marches antidérapantes de profondeur 240 mm
Options : Solution autoportante avec plot lesté
Caractéristiques techniques
Aluminium mécano-soudée
Antidérapantes
4 platines
600 mm
690 mm
150 kg

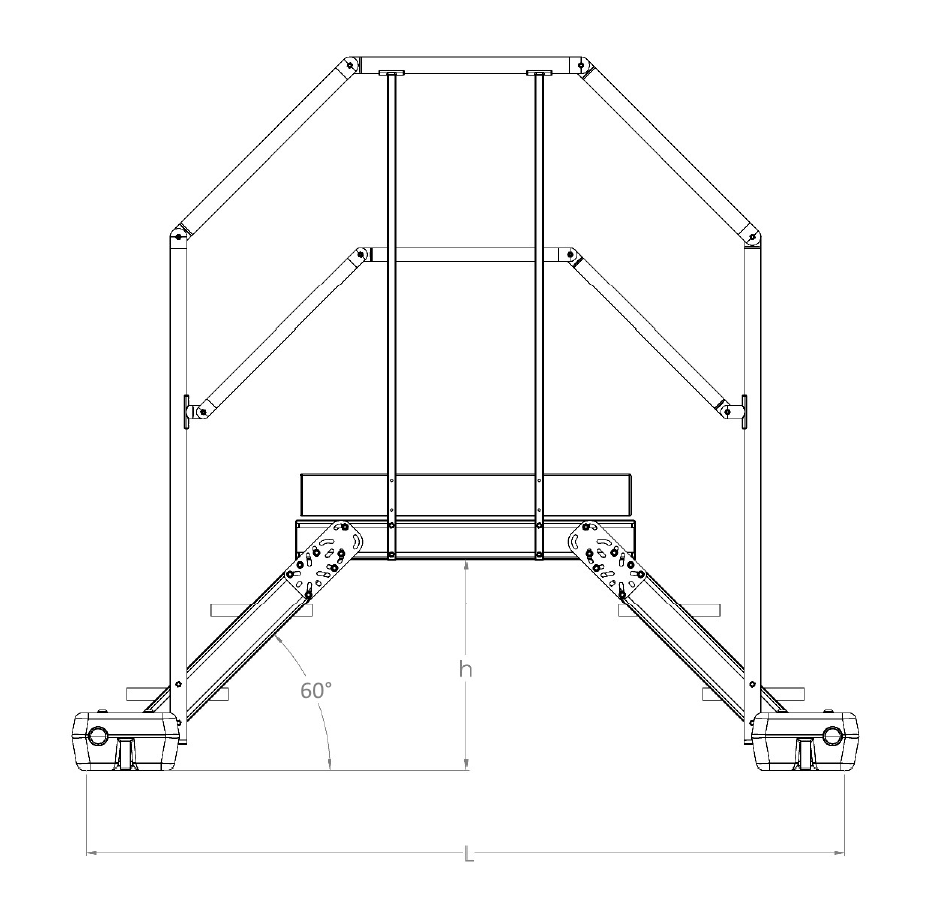

| Nombre de marches | Hauteur sous plateforme (h) | Longueur au sol (L) |
|---|---|---|
| 4 | 875 mm | 1 915 mm |
| 5 | 1 125 mm | 2 203 mm |
| 6 | 1 375 mm | 2 492 mm |
| 7 | 1 625 mm | 2 781 mm |
| 8 | 1 875 mm | 3 069 mm |
| 9 | 2 125 mm | 3 358 mm |
| 10 | 2 375 mm | 3 647 mm |
| 11 | 2 625 mm | 3 935 mm |
FAQ
Un saut de loup à 60°, aussi appelé passerelle de franchissement, permet de franchir en sécurité les obstacles présents sur les toitures techniques, comme les tuyauteries, murs coupe-feu ou autres édicules.
Son inclinaison à 60° réduit l’encombrement au sol tout en conservant un confort de passage adapté aux interventions en toiture.
Le saut de loup permet de franchir les réseaux de tuyauteries, les murs coupe-feu et tout obstacle qui interrompt les cheminements sur toiture.
Oui. Il est disponible avec différentes hauteurs de montée. Il peut comporter de 4 à 11 marches, pour des hauteurs sous plateforme allant de 875 à 2 625 mm.
Le passage utile mesure 600 mm de large. La largeur hors tout de la structure est de 690 mm, ce qui en fait une solution compacte pour les toitures où l’espace est limité.
La longueur du plancher peut être adaptée de 800 à 3 000 mm. La longueur totale au sol varie en fonction du nombre de marches et de la hauteur à franchir.
La structure est en aluminium mécano-soudé. Le platelage et les marches sont antidérapants afin de sécuriser les déplacements des opérateurs.
Le saut de loup 60° est conçu pour une capacité de charge de 150 kg.
Le modèle standard est fixé au sol à l’aide de quatre platines. Une solution autoportante avec plots lestés est également disponible selon la configuration de la toiture.
Oui. Il est livré en kit prémonté afin de faciliter et d’accélérer son installation sur site.
